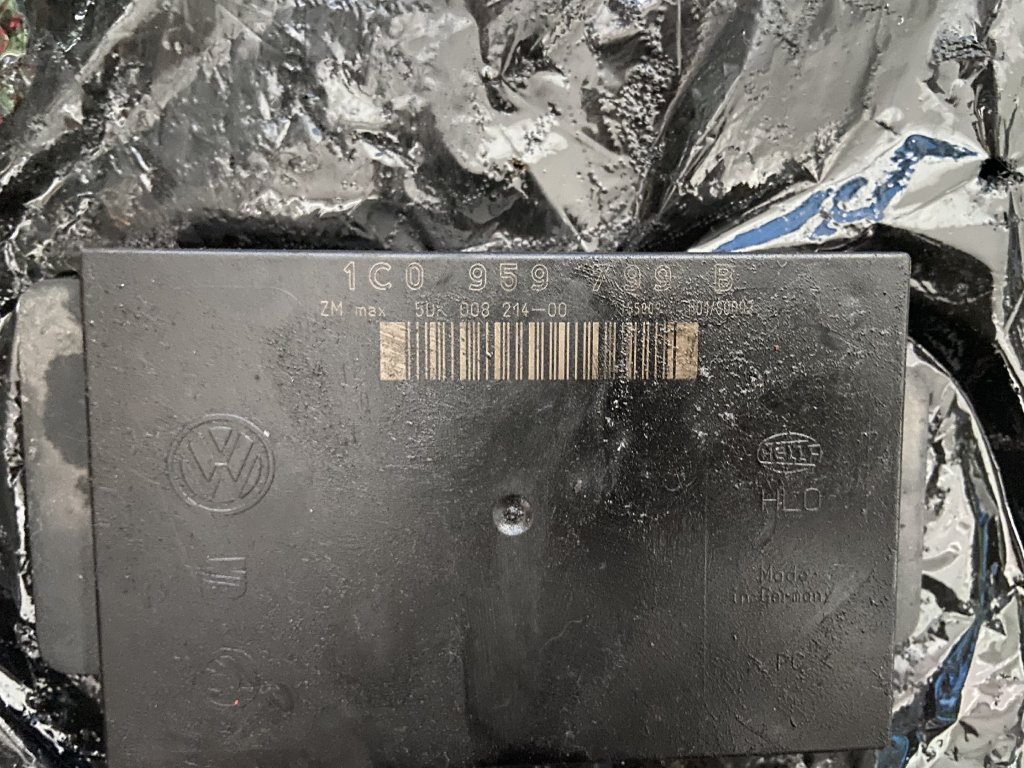

Komfortní jednotka 1C0959799 - Centrální řídicí jednotka komfortní elektroniky VW Passat B5 / Škoda Superb I

Detailní popis produktu

📋 ZÁKLADNÍ INFORMACE

Jednotka 1C0959799A je první vylepšená verze CCM (Comfort Control Module) - centrální řídicí jednotka komfortní elektroniky používaná ve vozidlech VW Passat B5 (3B) a Škoda Superb I (3U) z let 1998-2002. Verze "A" přináší významná vylepšení oproti základní verzi včetně rozšířených funkcí centrálního zamykání a elektrických oken.

Klíčové údaje:

• 🏭 Výrobce: Siemens VDO/Temic pro VAG
• ⚙️ Typ systému: CCM - Comfort Control Module
• 📅 Období výroby: 1998-2002
• 💡 Platforma: B5/3U střední generace
• 🔐 Označení: J393 - Komfortní řídicí jednotka
• 📍 Umístění: Pod přístrojovou deskou (strana řidiče)
• 🔧 Verze: A = první update základní verze

🔧 TECHNICKÉ PARAMETRY

Elektrické parametry:

• Napájecí napětí: 12V DC (rozsah 9-16V)
• Klidový odběr: < 22 mA (po 30 minutách)
• Provozní proud: Max. 23A
• Ochrana: Integrované pojistky

Hardware:

• Procesor: Motorola HC11/12 (8/16-bit)
• Flash paměť: 768 KB
• RAM: 48 KB
• EEPROM: 2 KB pro adaptace
• Počet relé: 6-7 integrovaných
• Konektory: 2x 32-pin + 1x 16-pin (alarm)

Komunikace:

• CAN bus: Comfort CAN 100 kbit/s
• Diagnostika: KWP 1281/2000
• K-line: Ano
• Gateway: Částečná podpora

🚗 KOMPATIBILNÍ VOZIDLA

Primární použití:

VW Passat B5 (1998-2000): • Passat B5 (3B2) Sedan
• Passat B5 (3B5) Variant
• Passat 1.6, 1.8, 1.8T
• Passat 1.9 TDI (90/110/115 HP)
• Passat 2.3 V5, 2.8 V6
• Passat 4Motion všechny verze

Škoda Superb I (2001-2003): • Superb (3U4) Classic
• Superb Comfort
• Superb Elegance (raná)
• Superb 1.8T, 2.0, 2.8 V6
• Superb 1.9 TDI, 2.5 TDI V6

Částečná kompatibilita: • Audi A4 B5 (8D) - některé
• Audi A6 C5 (4B) - omezená
• Seat Toledo II - některé

⚡ FUNKCE CCM MODULU

1. Centrální zamykání - rozšířené:

Základní funkce: • Dálkové ovládání 433/434 MHz
• Centrální řízení všech 5 dveří
• Pumpa CZ - vylepšené řízení
• Mikrospínače - kompletní monitoring

Nové funkce verze A: • Selective unlock - postupné odemykání
• Auto-lock - automatické zamčení při jízdě
• Speed lock - závislé na rychlosti
• Auto-unlock - při vytažení klíče
• Crash unlock - při aktivaci airbagu

2. Elektrická okna - vylepšená:

Ovládání: • Všechna 4 okna elektrická
• One-touch down - všechna okna
• One-touch up - přední okna
• Comfort open/close - ovládání klíčem
• Convenience closing - zavření při zamykání

Bezpečnost: • Anti-trap protection - ochrana proti sevření
• Thermal protection - tepelná ochrana motorů
• Automatic normalization - automatická kalibrace

3. Osvětlení - rozšířené:

• Coming Home - základní verze (max 30s)
• Interior lights - s plynulým dimmingem
• Trunk light - osvětlení zavazadlového prostoru
• Door warning - výstražná světla dveří
• Footwell lights - příprava pro osvětlení nohou
• Time delay - nastavitelné zpoždění

4. Další systémy:

Elektrická zrcátka: • Elektrické nastavení L/R
• Vyhřívání zrcátek
• Synchronní nastavení
• Příprava pro sklopení při couvání

Stěrače: • Intervalové stírání nastavitelné
• Rain sensor ready
• Service position
• Zadní stěrač s intervalem

Alarm: • Perimetrická ochrana ready
• DWA interface připraven
• LED indikátor support

🔄 VERZE A NÁHRADY

Evoluce verzí CCM:

Možnosti náhrady:

Přímá náhrada: • 1C0959799A - stejná verze
• 5WK48512A - Siemens OEM

Upgrade: • 1C0959799B - doporučený upgrade
• 3B0959799C - pro B5.5

Downgrade: • 1C0959799 - ztráta funkcí

🛠️ DIAGNOSTIKA A KÓDOVÁNÍ

Diagnostické adresy:

• 46 - Central Convenience (hlavní)
• 35 - Central Locking (alternativa)
• 09 - Central Electronics (některé SW)

Kódování jednotky:

Standardní kódy:

VW Passat: 00245
Škoda Superb: 00251
Vyšší výbava: 00545

Struktura kódu:
1. cifra: 0 = Evropa
2. cifra: 0 = LHD
3. cifra: 2 = Střední výbava
4. cifra: 4/5 = Funkce verze A
5. cifra: 1/5 = Varianta

Adaptační kanály - kompletní seznam:

⚠️ ČASTÉ ZÁVADY A ŘEŠENÍ

TOP 7 problémů verze A:

Diagnostické kódy - nejčastější:

00955 - Mikrospínač dveře řidiče
00956 - Mikrospínač dveře spolujezdce
00957 - Mikrospínač zadní levé dveře
00958 - Mikrospínač zadní pravé dveře
01367 - Pumpa centrálního zamykání
00929 - Řídicí jednotka - napájení
01359 - CAN Gateway - komunikace
00928 - Zamykací modul - elektrický

💡 KOMPLETNÍ POSTUP VÝMĚNY

Potřebné nářadí:

• VCDS/VAG-COM (min. verze 409.1)
• Nabíječka baterie 12V
• Sada Torx (T20, T25, T30)
• Phillips šroubovák
• Plastové páčidla
• Multimetr
• Všechny klíče od vozu

Postup demontáže:

1. Příprava vozidla:

- Vypnout zapalování
- Vytáhnout klíč
- Zavřít všechny dveře a okna
- Odpojit baterii (nejdřív mínus pól)
- Počkat minimálně 5 minut

2. Demontáž krytu (Superb):

- Spodní kryt palubky:
  • 3x šroub T20 vpředu
  • 2x šroub Phillips vzadu
  • Opatrně táhnout dolů a dozadu

- Odkládací schránka:
  • 4x šroub T20 po obvodu
  • Odpojit konektor osvětlení
  • Vyjmout schránku

3. Demontáž CCM:

- Lokalizace jednotky:
  • Vlevo nahoře za plastem
  • Stříbrný hliníkový box

- Odpojení konektorů:
  • Černý 32-pin (hlavní)
  • Šedý 32-pin (signály)
  • Modrý 16-pin (pokud alarm)

- Demontáž jednotky:
  • 2x šroub T25
  • Opatrně vyjmout

Postup montáže a programování:

1. Montáž nové jednotky:

- Zkontrolovat číslo dílu (1C0959799A)
- Namontovat CCM (2x šroub T25, 5 Nm)
- Připojit všechny konektory
- Zkontrolovat zajištění

2. Programování VCDS - detailní:

KOMPLETNÍ PROCEDURA:

1. Základní nastavení:
   - Připojit baterii
   - Zavřít všechny dveře + kufr
   - Klíč do zapalování, pozice II
   - Spustit VCDS

2. Připojení k jednotce:
   [Select]
   [46 - Central Convenience]

3. Vyčtení a mazání chyb:
   [02 - Fault Codes]
   - Zapsat si všechny chyby
   [05 - Clear Codes]

4. Login do jednotky:
   [11 - Login]
   Kód: 01757
   [Do It!]

5. Kódování jednotky:
   [07 - Coding]

   Superb standard: 00251
   Passat standard: 00245
   Vyšší výbava: 00545

   [Do It!]

6. Adaptace - všechny kanály:
   [10 - Adaptation]

   Channel 01: 3 (počet klíčů)
   - Read current value
   - Enter new value: 3
   - [Test]
   - [Save]

   Channel 02: 15 (auto-lock)
   - Enter: 15 (= 15 km/h)
   - [Test]
   - [Save]

   Channel 03: 1 (selective)
   - Enter: 1 (zapnuto)
   - [Test]
   - [Save]

   Channel 04: 20 (Coming Home)
   - Enter: 20 (sekund)
   - [Test]
   - [Save]

   Channel 05: 3 (blikání)
   - Enter: 3 (3x bliknutí)
   - [Test]
   - [Save]

   Channel 06: 10 (interior)
   - Enter: 10 (sekund)
   - [Test]
   - [Save]

   Channel 07: 5 (alarm)
   - Enter: 5 (střední citlivost)
   - [Test]
   - [Save]

   Channel 08: 1 (convenience)
   - Enter: 1 (zapnuto)
   - [Test]
   - [Save]

7. Adaptace klíčů - KRITICKÉ:
   - Vrátit se do Channel 01
   - Zadat počet klíčů (např. 3)
   - [Save]
   - Do 5 sekund:
     • Stisknout LOCK na klíči 1
     • Počkat 2 sekundy
     • Stisknout LOCK na klíči 2
     • Počkat 2 sekundy
     • Stisknout LOCK na klíči 3
   - Systém potvrdí bliknutím

8. Reset oken - NUTNÉ pro každé:

   Okno řidiče:
   - Stáhnout úplně dolů
   - Držet tlačítko 5 sekund
   - Vytáhnout úplně nahoru
   - Držet tlačítko 5 sekund
   - Test one-touch funkce

   Opakovat pro:
   - Okno spolujezdce
   - Zadní levé okno
   - Zadní pravé okno

9. Test všech funkcí:
   - Centrální zamykání DO
   - Selective unlock (1x vs 2x)
   - Auto-lock (jet 15+ km/h)
   - Convenience (držet LOCK 3s)
   - Coming Home (po vypnutí)
   - Všechna okna one-touch

10. Finální kontrola:
    [02 - Fault Codes]
    Musí být: "No fault codes found"

11. Uložení:
    [Done, Go Back]
    [Close Controller]

🔧 SPECIÁLNÍ FUNKCE A AKTIVACE

Selective Unlock - postupné odemykání:

Funkce: První stisk odemkne pouze řidiče,
        druhý stisk odemkne všechny dveře

Aktivace:
1. VCDS -> 46 -> Adaptation
2. Channel 03
3. Hodnota: 1 (zapnuto)
4. [Save]

Test:
- 1x UNLOCK = pouze dveře řidiče
- 2x UNLOCK = všechny dveře

Auto-lock - automatické zamčení:

Funkce: Automatické zamčení při dosažení
        nastavené rychlosti

Aktivace:
1. VCDS -> 46 -> Adaptation
2. Channel 02
3. Hodnota: 15 (= 15 km/h)
4. [Save]

Možnosti:
0 = vypnuto
5-30 = rychlost v km/h

Coming Home - základní verze:

Funkce: Světla zůstanou svítit po vypnutí
        zapalování

Aktivace:
1. VCDS -> 46 -> Adaptation
2. Channel 04
3. Hodnota: 20 (= 20 sekund)
4. [Save]

Omezení verze A:
- Maximum 30 sekund
- Pouze přední světla
- Bez Leaving Home funkce

Convenience Closing:

Funkce: Zavření všech oken dlouhým
        stiskem zamykání

Aktivace:
1. VCDS -> 46 -> Adaptation
2. Channel 08
3. Hodnota: 1 (zapnuto)
4. [Save]

Použití:
- Držet LOCK na klíči 3+ sekundy
- Všechna okna se zavřou
- Funguje i na klice dveří

📊 ELEKTRICKÉ SCHÉMA

Pinout - Konektor A (32-pin):

Pinout - Konektor B (32-pin):

🚨 MĚŘICÍ BLOKY VCDS

Group 001 - Stav dveří:

Pole 1: Dveře řidiče
       0 = zavřeno, 1 = otevřeno
Pole 2: Dveře spolujezdce
       0 = zavřeno, 1 = otevřeno
Pole 3: Zadní levé dveře
       0 = zavřeno, 1 = otevřeno
Pole 4: Zadní pravé dveře
       0 = zavřeno, 1 = otevřeno

Group 002 - Stav zámků:

Pole 1: Zámek řidiče
       0 = odemčeno, 1 = zamčeno
Pole 2: Zámek spolujezdce
       0 = odemčeno, 1 = zamčeno
Pole 3: Zadní levý zámek
       0 = odemčeno, 1 = zamčeno
Pole 4: Zadní pravý zámek
       0 = odemčeno, 1 = zamčeno

Group 003 - Systémové hodnoty:

Pole 1: Napětí Kl.30
       Rozsah: 11.5-14.5V
Pole 2: Napětí Kl.15
       0V nebo 12V
Pole 3: Rychlost vozidla
       0-255 km/h
Pole 4: Status auto-lock
       0 = neaktivní, 1 = aktivní

Group 004 - Speciální funkce:

Pole 1: Coming Home timer
       0-30 sekund
Pole 2: Selective unlock status
       0 = vypnuto, 1 = zapnuto
Pole 3: Convenience status
       0 = vypnuto, 1 = zapnuto
Pole 4: Rezerva

📈 CENY A DOSTUPNOST 2024

Ceny jednotky 1C0959799A:

Související náklady:

Servisní služby:

🔍 IDENTIFIKACE JEDNOTKY

Jak poznat verzi A:

Vizuální kontrola: • Štítek s číslem 1C0959799A
• Písmeno "A" za číslem dílu
• Datum výroby 1998-2002
• Výrobce Siemens nebo Temic

Kontrola přes VCDS:

Controller Information:
Part Number: 1C0959799A
Component: Komfort GER
Software: 0510-0580
Hardware: H02 nebo H03
Shop #: WSC 00000

Rozdíly od jiných verzí: • Základní (bez A) - méně funkcí
• Verze B - více funkcí, novější SW
• Verze C - pro B5.5

🔋 ÚDRŽBA A PREVENCE

Pravidelná údržba:

Každých 6 měsíců: • Test všech funkcí CZ
• Kontrola mikrospínačů
• Promazání zámků WD-40
• Test dálkového ovládání

Každý rok: • Měření klidového odběru
• Čištění kontaktů CCM
• Kontrola kabeláže ve dveřích
• Test auto-lock funkce
• Kontrola Coming Home

Každé 2 roky: • Výměna baterií v klíčích
• Kalibrace všech oken
• Kontrola pumpy CZ
• Update software (pokud dostupný)

Životnost komponent:

📱 SROVNÁNÍ VERZÍ

Verze A vs základní verze:

Verze A vs verze B:

🛡️ BEZPEČNOSTNÍ FUNKCE

Aktivní bezpečnost:

• Crash unlock - automatické odemčení při nehodě
• Emergency unlock - nouzové odemčení
• Anti-trap - ochrana proti sevření (okna)
• Thermal protection - ochrana motorů
• Child lock - dětská pojistka

Nouzové postupy:

Odemčení bez proudu:

1. Sundat krytku kliky řidiče
2. Vložit mechanický klíč
3. Otočit 2x doprava rychle
4. Potáhnout kliku

Reset po vybité baterii:

1. Připojit nabitou baterii
2. Manuálně zamknout/odemknout 3x
3. Zapnout zapalování na 10 sekund
4. Vypnout a vytáhnout klíč
5. Reset všech oken
6. Přeprogramovat klíče přes VCDS

Deaktivace funkcí v nouzi:

Auto-lock: Adaptation Ch 02 = 0
Selective: Adaptation Ch 03 = 0
Convenience: Adaptation Ch 08 = 0
Coming Home: Adaptation Ch 04 = 0

🎯 ZÁVĚREČNÉ SHRNUTÍ

Výhody verze 1C0959799A:

• ✅ Významně více funkcí než základní verze
• ✅ Auto-lock a selective unlock
• ✅ One-touch pro všechna okna
• ✅ Convenience closing
• ✅ Coming Home (základní)
• ✅ Dostupné náhradní díly
• ✅ Relativně levné použité kusy

Nevýhody verze 1C0959799A:

• ❌ Přechodová verze mezi základní a B
• ❌ Některé funkce omezené (Coming Home max 30s)
• ❌ Možné SW problémy
• ❌ Chybí Safe lock
• ❌ Horší podpora než verze B
• ❌ Zastaralý software po roce 2005

Doporučení:

Pro běžný provoz je verze A dostačující, ale pokud je to možné, doporučujeme upgrade na verzi B (1C0959799B) pro získání všech moderních funkcí a lepší dlouhodobou podporu.
